Ein Tonabnehmer ist das Herzstück deines Plattenspielers und entscheidet maßgeblich über die Klangqualität deiner Vinylschätze. Du fragst dich, welcher Tonabnehmer der richtige für dich ist und wie er eigentlich funktioniert? Hier erhältst du eine klare und verständliche Erklärung.
Das sind die beliebtesten Tonabnehmer Produkte
Was ist ein Tonabnehmer und wie funktioniert er?

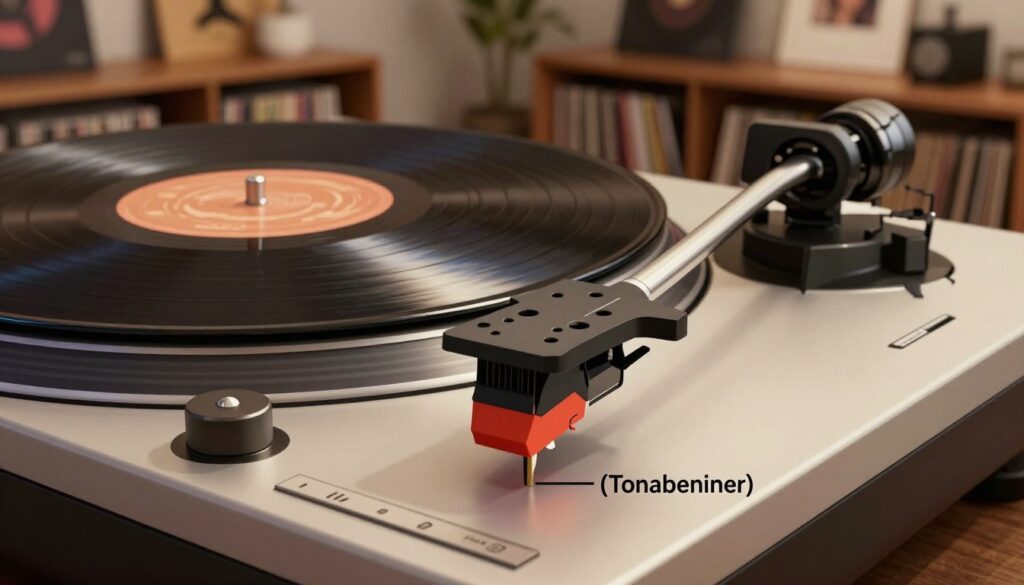

Ein Tonabnehmer, auch Tonkopf genannt, ist die Komponente deines Plattenspielers, die die Informationen von der Schallplatte in ein elektrisches Signal umwandelt. Stell dir vor, die Rillen auf der Schallplatte sind wie eine winzige Berg- und Talbahn. Die Nadel des Tonabnehmers fährt in diesen Rillen und folgt deren exaktem Verlauf. Durch diese Bewegung wird ein mechanischer Impuls erzeugt, der im Tonabnehmer in ein elektrisches Signal umgewandelt wird. Dieses Signal ist dann, nach weiterer Verstärkung durch den Phono-Vorverstärker und die Endstufe, für deine Lautsprecher hörbar.
Die Funktionsweise basiert auf physikalischen Prinzipien. Im Inneren des Tonabnehmers befinden sich Magnete und Spulen (bei Moving-Magnet-Systemen) oder ein beweglicher Magnet und eine feste Spule (bei Moving-Coil-Systemen). Wenn die Nadel die Rillen abtastet und sich bewegt, bewegen sich entweder die Magnete oder die Spule relativ zueinander. Diese Relativbewegung induziert nach dem Faradayschen Induktionsgesetz eine elektrische Spannung in der Spule. Die Form und Tiefe der Rillen bestimmen dabei die Frequenz und Amplitude des entstehenden Signals, welches die Musikinformationen wiedergibt.
Arten von Tonabnehmern: Die Technik dahinter
Die Welt der Tonabnehmer ist vielfältig und die Wahl des richtigen Systems hängt von deinen individuellen Hörgewohnheiten und deiner vorhandenen Anlage ab. Grundsätzlich lassen sich die Systeme in zwei Hauptkategorien einteilen, die sich in ihrer Funktionsweise und ihren Klangeigenschaften unterscheiden:
- Moving-Magnet (MM) Tonabnehmer:
- Bei MM-Systemen ist ein kleiner Magnet an der Nadelträgerfeder befestigt. Wenn die Nadel die Rillen abtastet, bewegt sich dieser Magnet in der Nähe von festen Spulen im Tonabnehmergehäuse.
- Diese Bewegung induziert ein elektrisches Signal in den Spulen.
- MM-Systeme sind in der Regel kostengünstiger in der Anschaffung und die Nadeln sind oft einfach austauschbar (als Komplettsystem oder einzelner Nadelträger).
- Sie bieten oft einen etwas kräftigeren Bass und einen weniger analytischen, dafür aber oft gefälligeren Klang.
- Moving-Coil (MC) Tonabnehmer:
- Bei MC-Systemen ist das Prinzip umgekehrt. Hier sind sehr feine Spulen direkt am Nadelträger befestigt und bewegen sich in der Nähe von starken Magneten.
- Das Signal, das durch die Bewegung der Spulen induziert wird, ist deutlich schwächer als bei MM-Systemen.
- MC-Systeme sind bekannt für ihre Detailreichtum, Präzision und hervorragende Dynamik. Sie bieten oft eine feinere Auflösung im Hochtonbereich und eine bessere räumliche Darstellung.
- Es gibt zwei Unterkategorien von MC-Systemen: High-Output-MC (HOMC), die ein höheres Ausgangssignal haben und oft mit MM-Phono-Vorverstärkern betrieben werden können, und Low-Output-MC (LOMC), die ein sehr geringes Ausgangssignal haben und unbedingt einen speziellen MC-Phono-Vorverstärker oder einen Übertrager benötigen.
- Der Austausch der Nadel bei MC-Systemen ist in der Regel nur durch einen Komplettaustausch des Tonabnehmers oder durch eine professionelle Aufarbeitung möglich, was sie teurer in der Wartung macht.
Die Nadel: Das entscheidende Element für den Klang
Die Nadel (Stylus) ist der erste Berührungspunkt mit der Schallplatte und somit von elementarer Bedeutung für die Klangwiedergabe. Die Form der Nadel beeinflusst, wie präzise sie die feinen Details in den Rillen abtasten kann. Unterschiedliche Schliffarten bieten verschiedene Vor- und Nachteile:
- Sphärischer Schliff (Conical):
- Dies ist die einfachste und kostengünstigste Schliffart.
- Die Nadel hat eine runde Spitze.
- Sie ist robust und verschleißarm, aber weniger präzise in der Abtastung feiner Details und kann bei hohen Frequenzen zu Verzerrungen neigen.
- Elliptischer Schliff (Elliptical):
- Die Nadelspitze ist elliptisch geformt, was eine größere Kontaktfläche mit der Rille ermöglicht.
- Dies führt zu einer besseren Abtastung feiner Details und einer verbesserten Hochtonwiedergabe im Vergleich zum sphärischen Schliff.
- Elliptische Nadeln sind eine gängige und gute Wahl für viele Anwender.
- Fine Line / Shibata / MicroLine / Szigen-Schliffe:
- Dies sind fortschrittlichere und komplexere Schliffarten, die eine noch feinere und tiefere Abtastung der Rillen ermöglichen.
- Sie haben oft eine schmalere und längere Kontaktfläche, die präziser in den Rillen liegt.
- Vorteile sind eine extrem detaillierte Wiedergabe, geringe Verzerrungen, eine verbesserte Stereotrennung und eine geringere Rillenabnutzung, da die Last auf eine größere Fläche verteilt wird.
- Diese Nadeln sind in der Regel teurer, aber auch verschleißärmer und bieten eine hörbar höhere Klangqualität.
Auch das Material der Nadelspitze spielt eine Rolle. Diamant ist aufgrund seiner Härte und Langlebigkeit das Standardmaterial. Die Qualität des verwendeten Diamanten (natürlich oder synthetisch, Reinheit) kann die Klangwiedergabe beeinflussen.
Klangcharakteristiken und ihre Bedeutung
Jeder Tonabnehmer hat seine eigene Klangsignatur, die deine Musikwiedergabe maßgeblich prägt. Wenn du nach einem bestimmten Klangbild suchst, achte auf folgende Eigenschaften:
- Auflösung und Detailreichtum: Wie fein und klar werden die einzelnen Instrumente und Nuancen in der Musik wiedergegeben? Ein hochauflösender Tonabnehmer lässt dich jedes Detail hören.
- Klangbühne und Räumlichkeit: Wie breit und tief wird die Musik dargestellt? Ein guter Tonabnehmer erschafft eine dreidimensionale Klangbühne, auf der du die Position der Instrumente nachvollziehen kannst.
- Dynamik: Wie gut werden die Unterschiede zwischen leisen und lauten Passagen wiedergegeben? Eine hohe Dynamik sorgt für einen lebendigen und packenden Klang.
- Basswiedergabe: Ist der Bass präzise, druckvoll und kontrolliert, oder eher wummerig und undefiniert?
- Mitten: Werden Stimmen und Hauptinstrumente natürlich und präsent wiedergegeben?
- Hochtonwiedergabe: Ist der Hochtonbereich klar, luftig und detailreich, oder eher harsch und spitz?
- Neutralität: Wie nah ist der Klang dem Originalklang der Aufnahme? Ein neutraler Tonabnehmer verfälscht das Klangbild am wenigsten.
Die Kombination aus Tonabnehmer, Plattenspieler, Tonarm, Phono-Vorverstärker und deiner restlichen HiFi-Anlage ergibt das Gesamterlebnis. Ein Tonabnehmer kann noch so gut sein, wenn die restliche Kette nicht mithalten kann, wird das Potenzial nicht ausgeschöpft.
Tonabnehmer-Typen im Überblick
| Kategorie | Hauptmerkmale | Vorteile | Nachteile | Typische Anwendung |
|---|---|---|---|---|
| Moving-Magnet (MM) | Magnet bewegt sich, Spulen sind fest. Höheres Ausgangssignal. | Günstiger in Anschaffung und Unterhalt, Nadel leicht wechselbar, gut für Einsteiger. | Weniger detailliert und dynamisch als MC, potenziell weniger präzise Abtastung. | Einsteiger, preisbewusste Hörer, breite Kompatibilität mit Phono-Vorverstärkern. |
| Moving-Coil (MC) Low-Output | Spulen bewegen sich, Magnete sind fest. Sehr geringes Ausgangssignal. | Höchste Detailauflösung, exzellente Dynamik und Räumlichkeit, analytischer Klang. | Benötigt speziellen MC-Phono-Vorverstärker oder Übertrager, teurer in Anschaffung und Unterhalt, Nadel meist nicht wechselbar. | Anspruchsvolle Hörer, höchste Klangansprüche, für Enthusiasten. |
| Moving-Coil (MC) High-Output | Spulen bewegen sich, Magnete sind fest. Höheres Ausgangssignal als LOMC. | Klangliche Vorteile von MC (Details, Dynamik), oft mit MM-Phono-Vorverstärkern kompatibel. | Teurer als MM, Nadel meist nicht wechselbar, potenziell etwas weniger Auflösung als LOMC. | Hörer, die MC-Klangqualität suchen, aber nicht in zusätzliche Vorverstärker investieren möchten. |
| Nadelformen (Schliffe) | Form der Nadelspitze. | Sphärisch: Robust, preiswert. Elliptisch: Guter Kompromiss aus Preis und Leistung. Fine Line/Shibata etc.: Höchste Präzision, geringster Verschleiß. | Sphärisch: Weniger Details. Elliptisch: Kann empfindlicher sein. Fine Line etc.: Teuer in der Anschaffung. | Je nach Budget und Klanganspruch des Nutzers. |
Worauf du bei der Auswahl eines Tonabnehmers achten solltest
Die Wahl des perfekten Tonabnehmers ist eine sehr persönliche Entscheidung, die von mehreren Faktoren abhängt:
- Dein Budget: Tonabnehmer gibt es in allen Preisklassen. Setze dir ein realistisches Budget, das du bereit bist auszugeben.
- Deine Hörgewohnheiten: Hörst du gerne detailreiche Klassik, druckvollen Rock oder stimmungsvollen Jazz? Wähle einen Tonabnehmer, der zu deiner bevorzugten Musikrichtung passt.
- Deine vorhandene Anlage: Ein hochwertiger Tonabnehmer bringt nur etwas, wenn der Rest deiner HiFi-Kette dem gewachsen ist. Prüfe die Kompatibilität mit deinem Plattenspieler, Tonarm und deinem Phono-Vorverstärker.
- Der Tonarm: Der Tonarm hat ebenfalls Einfluss auf die Wahl des Tonabnehmers. Achte auf das empfohlene Auflagegewicht und die Compliance (Nachgiebigkeit) des Tonabnehmers im Verhältnis zur Masse deines Tonarms. Dies wird oft als effektive Masse des Tonarms bezeichnet. Ein leichter Tonarm passt gut zu einem Tonabnehmer mit hoher Compliance, ein schwerer Tonarm zu einem mit niedriger Compliance.
- Der Phono-Vorverstärker: Wie bereits erwähnt, benötigen MC-Tonabnehmer (insbesondere LOMC) einen geeigneten Phono-Vorverstärker mit ausreichender Verstärkung und der richtigen Einstellung (Impedanz und Kapazität).
- Klangliche Vorlieben: Bevorzugst du einen warmen, analytischen, dynamischen oder eher zurückhaltenden Klang? Probiere, wenn möglich, verschiedene Tonabnehmer aus oder informiere dich über deren Klangcharakteristiken.
Installation und Einstellung: Präzision ist Trumpf
Die korrekte Installation und Einstellung deines Tonabnehmers ist entscheidend für die Klangqualität und die Lebensdauer deiner Platten und der Nadel. Dies umfasst mehrere Schritte:
- Montage am Headshell: Der Tonabnehmer wird am Headshell des Tonarms befestigt. Achte auf den richtigen Winkel und die richtige Ausrichtung.
- Auflagekraft (Tracking Force): Dies ist die vertikale Kraft, mit der die Nadel auf die Schallplatte drückt. Sie wird in Milligramm (mg) oder Gramm (g) gemessen. Eine zu geringe Auflagekraft kann zu Sprüngen und Verzerrungen führen, eine zu hohe zu übermäßigem Verschleiß. Die vom Hersteller empfohlene Auflagekraft muss exakt eingestellt werden, oft mit einer Tonarmwaage.
- Antiskating: Beim Abspielen einer Platte entsteht eine seitliche Kraft, die die Nadel zum Plattenzentrum zieht. Antiskating wirkt dieser Kraft entgegen und sorgt dafür, dass die Nadel gleichmäßig in beiden Rillenflanken aufliegt. Diese Einstellung sollte der Auflagekraft entsprechen.
- VTA (Vertical Tracking Angle) / Tonarmhöhe: Der Winkel, in dem die Nadel die Rille abtastet. Eine korrekte Einstellung (oft horizontal zur Plattenoberfläche) ist wichtig für eine ausgewogene Wiedergabe.
- Azimut: Der Winkel der Nadel im Verhältnis zur Plattenoberfläche, wenn man sie von vorne betrachtet. Eine Abweichung kann zu einer schlechten Stereotrennung führen.
Viele dieser Einstellungen erfordern Geduld und Präzision. Wenn du unsicher bist, lass dir von einem Fachmann helfen oder informiere dich gründlich über die korrekten Verfahren. Eine falsche Einstellung kann sowohl deine Platten als auch den Tonabnehmer beschädigen.
Die Lebensdauer eines Tonabnehmers: Wann ist es Zeit für einen Wechsel?
Auch der beste Tonabnehmer verschleißt mit der Zeit. Die Nadel ist das Element, das am schnellsten abgenutzt wird. Die Lebensdauer eines Tonabnehmers wird in Spielstunden angegeben und kann stark variieren, je nach Qualität des Systems und der Schliffart der Nadel:
- Sphärische Nadeln: Oft zwischen 500 und 1.000 Stunden.
- Elliptische Nadeln: Oft zwischen 600 und 1.200 Stunden.
- Fine Line und fortschrittlichere Schliffe: Können oft 800 bis über 1.500 Stunden halten, manchmal sogar länger, da sie die Rillen schonender abtasten.
Anzeichen für einen verschlissenen Tonabnehmer sind:
- Verzerrungen, besonders bei lauten Passagen oder hohen Frequenzen.
- Klangliche Einbußen, Verlust von Details und Dynamik.
- Eine verschlechterte Stereotrennung.
- „Kratzige“ oder „spitze“ Höhen.
- Die Nadel scheint nicht mehr richtig in der Rille zu sitzen.
Es ist ratsam, die Nadel regelmäßig zu überprüfen und sie rechtzeitig auszutauschen, bevor sie deine wertvollen Schallplatten beschädigt. Bei manchen Tonabnehmern kannst du nur die Nadel selbst austauschen, bei anderen muss das gesamte Tonabnehmersystem ersetzt werden.
Das sind die neuesten Tonabnehmer Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Tonabnehmer einfach erklärt
Was ist der Unterschied zwischen einem MM- und einem MC-Tonabnehmer?
Der Hauptunterschied liegt in der Konstruktion und der Art, wie das elektrische Signal erzeugt wird. Bei MM-Systemen bewegt sich ein kleiner Magnet an der Nadel, während feste Spulen das Signal induzieren. Bei MC-Systemen bewegen sich sehr feine Spulen, die am Nadelträger befestigt sind, in einem Magnetfeld. MC-Systeme liefern in der Regel ein sehr schwaches Signal, das einen speziellen Vorverstärker benötigt, bieten dafür aber oft eine höhere Detailauflösung und Dynamik.
Brauche ich einen speziellen Phono-Vorverstärker für meinen Tonabnehmer?
Ja, fast immer. Das Signal, das ein Tonabnehmer abgibt, ist sehr schwach und muss erst auf Line-Pegel verstärkt werden. Zudem muss das Signal entzerrt werden (RIAA-Entzerrung), da die Tiefen bei der Plattenaufnahme abgesenkt und die Höhen angehoben werden. Die meisten Verstärker haben einen Phono-Eingang, der diese Funktionen übernimmt. Bei MC-Tonabnehmern, insbesondere bei Low-Output-MC-Systemen, benötigst du einen Phono-Vorverstärker mit ausreichender Verstärkung und den passenden Einstellungen für MC-Systeme.
Wie stelle ich die Auflagekraft richtig ein?
Die korrekte Einstellung der Auflagekraft ist entscheidend. Du benötigst eine Tonarmwaage, um die vertikale Kraft, mit der die Nadel auf die Platte drückt, exakt einzustellen. Die vom Hersteller des Tonabnehmers empfohlene Auflagekraft ist dein Ausgangspunkt. Die Waage misst die Kraft in Milligramm oder Gramm. Achte darauf, die Einstellung sehr präzise vorzunehmen.
Wie oft muss ich die Nadel meines Tonabnehmers wechseln?
Die Lebensdauer einer Nadel hängt stark von der Schliffart, der Qualität des Tonabnehmers und der Sorgfalt bei der Handhabung ab. Als Faustregel gilt: Sphärische Nadeln halten oft 500-1000 Stunden, elliptische 600-1200 Stunden und fortschrittlichere Schliffe (wie Fine Line) können 800-1500 Stunden oder mehr erreichen. Anzeichen für Verschleiß sind Verzerrungen, Klangverluste und zunehmende Kratzgeräusche.
Was bedeutet „Compliance“ bei einem Tonabnehmer?
Compliance beschreibt die Nachgiebigkeit des Nadelträgers. Eine hohe Compliance bedeutet, dass der Nadelträger sehr flexibel ist und sich leicht bewegen lässt. Eine niedrige Compliance bedeutet, dass er steifer ist. Die Compliance eines Tonabnehmers muss zum Tonarm passen. Leichte Tonarme harmonieren besser mit Tonabnehmern hoher Compliance, während schwere Tonarme besser mit Tonabnehmern niedrigerer Compliance funktionieren. Das falsche Zusammenspiel kann zu Problemen bei der Abtastung und zu unerwünschten Resonanzen führen.
Kann ich jeden Tonabnehmer an jeden Plattenspieler montieren?
Grundsätzlich ist die physische Montage möglich, aber die Kompatibilität hängt stark vom Tonarm ab. Wie bei der Compliance erwähnt, ist das Zusammenspiel zwischen Tonarmmasse und Tonabnehmer-Compliance entscheidend. Auch das Auflagegewicht muss vom Tonarm unterstützt werden können. Prüfe immer die Spezifikationen deines Plattenspielers und Tonarms, bevor du einen Tonabnehmer kaufst.
Was ist der Unterschied zwischen einem elliptischen und einem Shibata-Schliff?
Ein elliptischer Schliff ist eine Nadelspitze, die in einer Ellipse geschliffen ist und eine größere Kontaktfläche als eine sphärische Nadel bietet, was zu einer besseren Detailwiedergabe führt. Ein Shibata-Schliff (und ähnliche fortschrittliche Schliffe wie Fine Line oder MicroLine) ist noch feiner und schmaler geschliffen. Er dringt tiefer in die Rille ein und hat eine längere Kontaktlinie, was zu einer extrem präzisen Abtastung, geringeren Verzerrungen, einer verbesserten Hochtonwiedergabe und einer schonenderen Behandlung der Plattenrillen führt. Shibata-Schliffe sind in der Regel deutlich teurer als elliptische Schliffe.
